Ejemplos de programación CNC: guía práctica
La programación CNC (Control Numérico por Computadora) es una habilidad esencial en la manufactura moderna, utilizada para controlar maquinaria que ejecuta una amplia gama de operaciones de mecanizado. A través del lenguaje de programación G-code, se pueden instruir máquinas CNC para realizar tareas precisas y repetitivas, mejorando la eficiencia y reduciendo errores. Este artículo proporciona una guía práctica con ejemplos de programación CNC, abarcando desde conceptos básicos hasta ejemplos avanzados, y destacando las mejores prácticas para una programación eficaz.

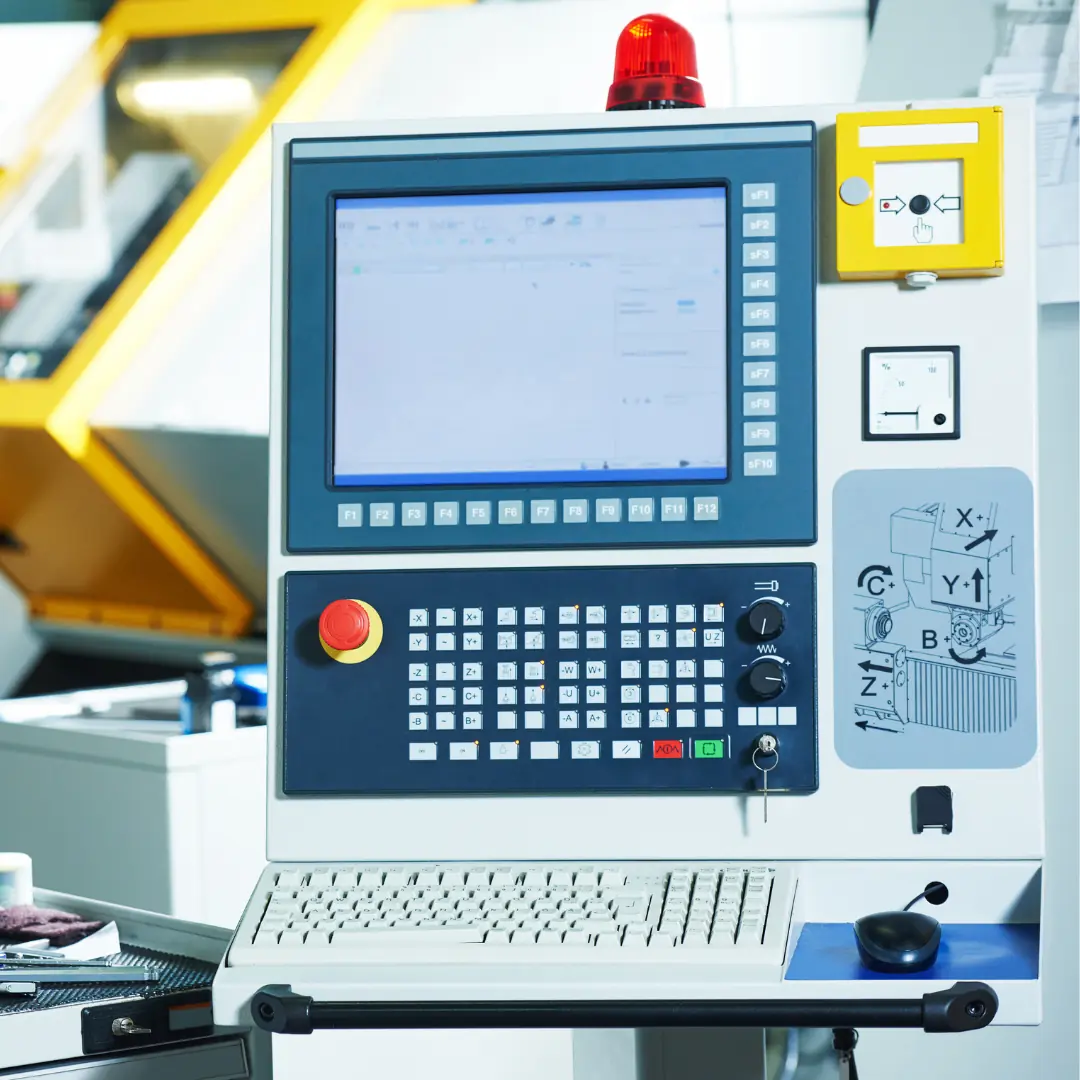

1. Fundamentos de la Programación CNC
1.1 Qué es el G-code
El G-code es el lenguaje de programación utilizado para comunicar instrucciones a las máquinas CNC. Cada comando en G-code indica a la máquina cómo moverse, cuándo activar herramientas, y cómo ejecutar operaciones específicas.
1.2 Estructura Básica del G-code
Un programa G-code típico consta de una serie de comandos, cada uno de los cuales incluye una letra (generalmente G o M) seguida de números. Por ejemplo, «G01 X10 Y10» indica un movimiento lineal a la posición (10, 10).
1.3 Comandos Comunes del G-code
- G00: Movimiento rápido sin mecanizado.
- G01: Movimiento lineal con mecanizado.
- G02: Movimiento circular en el sentido de las agujas del reloj.
- G03: Movimiento circular en sentido contrario a las agujas del reloj.
- M03: Activar el husillo en sentido horario.
- M05: Detener el husillo.
- M30: Fin del programa.
2. Ejemplos Básicos de Programación CNC
2.1 Movimiento Lineal Simple
Este ejemplo muestra cómo mover la herramienta de un punto a otro en línea recta.
- G2; Configurar la máquina en milímetros
- G90; Configurar en modo de posicionamiento absoluto
- G00 X0 Y0; Mover rápidamente a la posición inicial (0,0)
- G01 X50 Y50 F100; Mover a la posición (50,50) a una velocidad de avance de 100 mm/min
- M30; Fin del programa
2.2 Movimiento Circular
En este ejemplo, la herramienta se mueve en un arco circular.
- G21; Configurar la máquina en milímetros
- G90; Configurar en modo de posicionamiento absoluto
- G00 X0 Y0; Mover rápidamente a la posición inicial (0,0)
- G02 X50 Y50 I25 J0; Movimiento circular a (50,50) con un centro en (25,0)
- M30; Fin del programa
2.3 Activación del Husillo
Activar y detener el husillo de la máquina es una operación común en la programación CNC.
- G21; Configurar la máquina en milímetros
- G90; Configurar en modo de posicionamiento absoluto
- M03 S1000; Activar el husillo en sentido horario a 1000 RPM
- G01 X50 Y50 F100; Mover a la posición (50,50) a una velocidad de avance de 100 mm/min
- M05; Detener el husillo
- M30; Fin del programa
3. Ejemplos Avanzados de Programación CNC
3.1 Mecanizado de un Cuadrado
Este ejemplo muestra cómo programar la máquina para mecanizar un cuadrado.
- G21; Configurar la máquina en milímetros
- G90; Configurar en modo de posicionamiento absoluto
- M03 S1000; Activar el husillo en sentido horario a 1000 RPM
- G00 X0 Y0; Mover rápidamente a la posición inicial (0,0)
- G01 Z-5 F50; Bajar la herramienta a una profundidad de 5 mm
- G01 X50 Y0 F100; Mecanizar la primera línea del cuadrado
- G01 X50 Y50; Mecanizar la segunda línea del cuadrado
- G01 X0 Y50; Mecanizar la tercera línea del cuadrado
- G01 X0 Y0; Mecanizar la cuarta línea del cuadrado
- G00 Z10; Levantar la herramienta
- M05; Detener el husillo
- M30; Fin del programa
3.2 Corte de un Círculo
A continuación, se muestra cómo programar el corte de un círculo.
- G21; Configurar la máquina en milímetros
- G90; Configurar en modo de posicionamiento absoluto
- M03 S1000; Activar el husillo en sentido horario a 1000 RPM
- G00 X0 Y0; Mover rápidamente a la posición inicial (0,0)
- G01 Z-5 F50; Bajar la herramienta a una profundidad de 5 mm
- G02 X0 Y0 I25 J0 F100; Mecanizar un círculo completo con un radio de 25 mm
- G00 Z10; Levantar la herramienta
- M05; Detener el husillo
- M30; Fin del programa
3.3 Fresado de una Ranura
Este ejemplo detalla el fresado de una ranura.
- G21; Configurar la máquina en milímetros
- G90; Configurar en modo de posicionamiento absoluto
- M03 S1200; Activar el husillo en sentido horario a 1200 RPM
- G00 X0 Y0; Mover rápidamente a la posición inicial (0,0)
- G01 Z-10 F30; Bajar la herramienta a una profundidad de 10 mm
- G01 X0 Y50 F100; Fresar una ranura desde (0,0) hasta (0,50)
- G00 Z10; Levantar la herramienta
- G00 X10 Y0; Mover rápidamente a la nueva posición inicial para la segunda pasada
- G01 Z-10 F30; Bajar la herramienta a una profundidad de 10 mm
- G01 X10 Y50 F100; Fresar una segunda ranura paralela
- G00 Z10; Levantar la herramienta
- M05; Detener el husillo
- M30; Fin del programa
4. Mejores Prácticas en Programación CNC
4.1 Verificación de Código
Antes de ejecutar un programa CNC, siempre verifica el código utilizando simulaciones para asegurarte de que no haya errores que puedan dañar la máquina o la pieza de trabajo.
4.2 Optimización de Herramientas
Utiliza herramientas adecuadas para cada operación y ajusta los parámetros de corte según el material y el tipo de mecanizado para maximizar la eficiencia y la vida útil de las herramientas.
4.3 Documentación y Archivos de Configuración
Mantén una buena documentación de tus programas CNC y guarda archivos de configuración para poder reutilizarlos o modificarlos en futuros proyectos.
4.4 Seguridad Primero
Asegúrate de seguir todas las medidas de seguridad y protocolos al operar máquinas CNC. Esto incluye el uso de equipo de protección personal y la verificación de la configuración de la máquina antes de iniciar cualquier operación.
5. Ejemplos Prácticos y Aplicaciones Industriales
5.1 Industria Automotriz
En la industria automotriz, la programación CNC se utiliza para la fabricación de piezas de precisión, como componentes de motores y sistemas de transmisión. Los ejemplos incluyen el fresado de bloques de motor y la perforación de orificios para pistones.
5.2 Aeroespacial
La industria aeroespacial utiliza CNC para la creación de componentes críticos de aviones y naves espaciales. Esto incluye el mecanizado de aleaciones ligeras y resistentes al calor para turbinas y sistemas estructurales.
5.3 Fabricación de Moldes
En la fabricación de moldes, las máquinas CNC son esenciales para crear moldes de inyección de plástico con tolerancias extremadamente precisas. Programar estas máquinas para realizar cortes complejos y grabados detallados es fundamental para producir moldes de alta calidad.
5.4 Industria Médica
La industria médica utiliza programación CNC para fabricar dispositivos y prótesis con alta precisión. Esto incluye la creación de implantes ortopédicos y herramientas quirúrgicas personalizadas.
6. Avances en Programación CNC
6.1 Simulación Avanzada
Las simulaciones avanzadas permiten prever y corregir errores en el código G antes de ejecutar el programa en la máquina real. Esto reduce significativamente el riesgo de fallos y daños.
6.2 Inteligencia Artificial
La integración de la inteligencia artificial en la programación CNC está comenzando a permitir ajustes automáticos en tiempo real, mejorando la eficiencia y precisión del mecanizado.
6.3 Impresión 3D Combinada con CNC
La combinación de impresión 3D y CNC ofrece nuevas oportunidades para el diseño y fabricación de piezas complejas, aprovechando lo mejor de ambas tecnologías.
La programación CNC es una herramienta poderosa que permite a las industrias manufacturar piezas con alta precisión y eficiencia. Desde conceptos básicos hasta aplicaciones avanzadas, la comprensión y el dominio del G-code son esenciales para maximizar el potencial de las máquinas CNC.
